Lors de leur insertion dans Revit, certains fichiers DWG posent des problèmes graphiques :

Extrait fichier DWG après son insertion dans Revit

Le même fichier DWG dans Autocad

Généralement il s’agit de plan de géomètre produit avec Covadis et ce sont les hachures de talus qui génèrent ces déformations.

Il va donc falloir nettoyer le fichier dans Autocad avant son insertion dans Revit.

Tout d’abord, nous vous conseillons de travailler sur une copie du fichier DWG transmis par le géomètre.

Dans Autocad :
  1. Vérifier la visibilité de tous les calques
  2. Lancer la commande SELECTRAP pour Sélection rapide

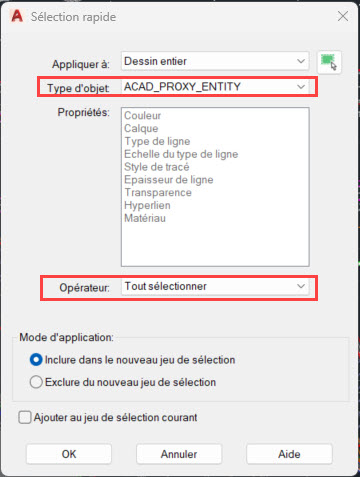

Dans la boîte de dialogue :

  • Type d’objet : choisir ACAD_PROXY_ENTITY
  • Opérateur : Tout sélectionner
  • OK pour valider

Dans la ligne de commande :

3. Dans la ligne de commande vous verrez combien d’objets ont été sélectionnés

  • Commande DECOMPOSER pour décomposer les objets sélectionnés
  • Enregistrer le fichier

Dans 90% des cas cela suffit. Vous pouvez vérifier en insérant ce fichier dans Revit et / ou en relançant SELECRAP : il ne devrait plus y avoir d’objets ACAD_PROXY_ENTITY dans la liste.

Si, vous rencontrez encore des difficultés, il faut alors en solution ultime, Copier coller le dessin dans un nouveau fichier:

  1. Vérifier la visibilité de tous les calques
  2. Vérifier que le SCU général est bien le SCI courant (raccourci clavier « SC » pour ouvrir la boîte des SCU)
  3. Faire une fenêtre de sélection comprenant l’intégralité du plan de géomètre et Ctrl+ C (pour copier dans le presse-papier)
  4. Ouvrir un nouveau projet
  5. Clic droit dans l’espace de travail > Presse papier > Coller vers les coordonnées d’origine.
  6. Enregistrer ce fichier
  7. Lier ce fichier dans Revit

Le graphisme de ce fichier DWG  dans Revit est maintenant conforme à l’original.
