Rédigé le 01/02/2023
Le plug-In PyRevit propose une multitude de fonctionnalités bien utiles que nous allons vous présenter ici :
[Pour télécharger PYREVIT : cliquer ici (accès au téléchargement tout en bas de la page)]
Nos prochaines formations
Inter-entreprise !
OUTILS PERMETTANT D'AMÉLIORER L'ENVIRONNEMENT DE TRAVAIL :
1. La possibilité de colorer par fichier les onglets ouverts
Chaque fichier ouvert à un graphisme d'onglets différents. Dans notre exemple, on remarque que tous les onglets ouverts concernent 3 fichiers distincts : 1 projet (cadre orange) et 2 familles (lignes noir et bleu).
Vous pouvez choisir le surlignage (cadre plein, cadre externe, lignes plus ou moins épaisses suivant les natures des fichiers et préenregistrer une palette de couleurs personnalisées).
2. La synchronisation des vues
Cette fonctionnalité permet de travailler toujours dans la même zone du projet en passant d'une vue à l'autre.
OUTILS DE CRÉATION ET DE MODIFICATION :

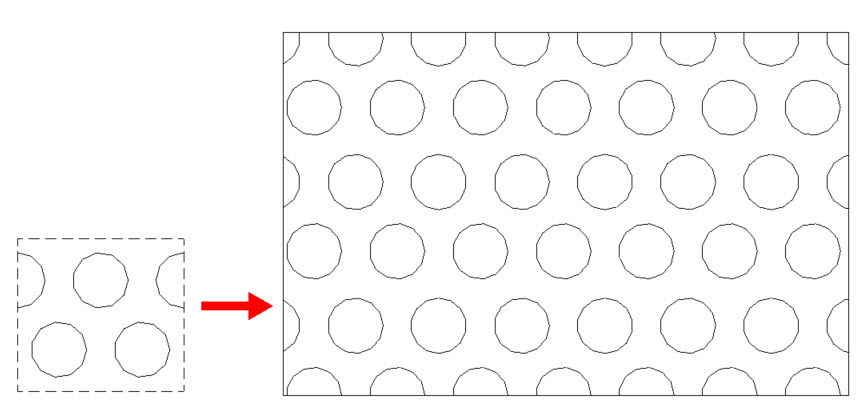

3. La possibilité de créer des hachures personnalisées à partir d'un dessin dans Revit
Cette fonction va vous permettre d'élargir votre palette graphique en dessinant des hachures personnalisées (de dessin ou de modèle) facilement !
PyRevit permet également d'importer des fichiers .PAT externes (d'Autocad ou autre).
Cette fonction nous parait moins indispensable puisque nous pouvons faire cette manipulation directement dans Revit en créant une hachure depuis une hachure Autocad (Nos membres pourront voir le détail de cette manipulation dans notre Forum).
4. Un "COPIER les propriétés" amélioré (fonction Correspondance ou Match)
Cet outil présente plusieurs fonctionnalités qui permettent de :
- Copier les remplacements de graphisme
- Copier les surfaces peintes
- Sélectionner les valeurs de paramètres (de type ou d'occurrence) à copier (d'un élément à un autre ou d'un vue à l'autre). Ex : copier les valeurs des matériaux
- Comparer les propriétés (des composants ou des vues)
5. Renuméroter
Permet de renuméroter les :
- Pièces
- Espaces
- Portes
- Murs
- Fenêtres
- Parkings
- Niveaux
- Quadrillages
Chez Ray Formation nous préférons utiliser le plug-In ReOrdering de DiRoots car il permet d'ajouter des préfixes / suffixes à la renumérotation.
En revanche nous appécions l'option Portes <-Pièces de PyRevit qui permet d'inclure le numéro de la pièce dans le numéro de la porte.
6. Les fonctionnalités d'EDITION :
-
Convertir toutes les lignes d'un style en un autre style (avec la possibilité de distinguer les lignes de modèle et les lignes de dessin)
-
Exporter une vue en tant qu'image
-
Placer une borne sur l'origine (peu utile depuis la version 2020 et l'apparition de l'origine)
-
Repérer les zones remplies
-
Etiqueter les pièces ou les espaces dans toutes les vues
7. Des fonctionnalités spécifiques pour les GROUPES
LES OUTILS DE SELECTION :
8. La commande SÉLECTIONNER / PICK
Permet de sélectionner soit :
- Tous les composants d'une même catégorie
- Tous les composants 2D
- Tous les élements de modèles
Fonctionnalité plus facile à utiliser que le filtre de Revit.
9. La commande ISOLER
Cette commande permet d'isoler des composants suivant certaines catégories :
- Séparations de surfaces
- Fenêtres
- Murs
- Ossatures
- Portes
- Poteaux
- Poteaux porteurs
- Sols
- Etiquettes de pièce
Qu'offre en plus cette fonctionnalité par rapport au "Isoler la catégorie" de Revit? Rien pour les catégories pré-citées mais on peut également isoler :
- les groupes de modèles
- les éléments peints
- tous les composants de modèles
10. Un Copier / Coller spécifique aux propriétés des vues
Cette fonctionnalité permet de Copier / Coller les propriétés des vues (ce qui est impossible avec les fonctionnalités de base de Revit). On peut ainsi reporter d'une vue à l'autre :
- Le réglage du zoom / panoramique
- Les réglages de remplacement Visibilité / Graphismes
- Le cadrage de la vue
- Les réglages des filtres
Copier / Coller l'état (cadrage de la vue)

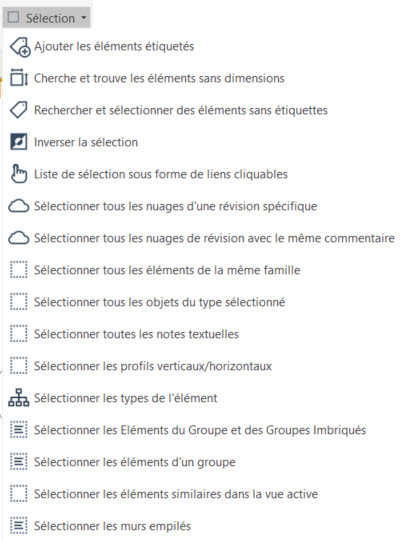

11. Les autres fonctionnalités de SELECTION
Dans cette multitude de fonctionnalités très utiles nous notons particulièrement les possibilités de :
- Inverser la sélection
- Sélectionner tous les objets d'une même famille
- Sélectionner des nuages de révision suivant différents critères
LES OUTILS DE REGLAGES DES FEUILLES, DES REVISIONS ET DES VUES
12. Pour les FEUILLES
Quinze outils qui permettent notamment de :
- De déplacer des vues d'une feuille à l'autre
- D'organiser la superposition des vues sur une feuille
- Copier des feuilles vers un autre projet
- Créer des feuilles par lot
- Sélectionner / Renommer des feuilles
- Lister les cartouches utilisés
- Réorganiser ou renommer les feuilles
13. Pour les RÉVISIONS
On applaudit des 2 mains toutes ces fonctionnalités très utiles qui permettent :
- De créer un jeu de feuilles révisées
- De copier les révisions vers un autre fichier
- De générer un rapport de révision (moins utile depuis Revit 2024 et la possibilité de créer des nomenclatures de Révision)
- De trouver des feuilles ou des vues en fonction des révisions
- D'activer (ou non) les révisions sur les feuilles (sans avoir à ouvrir les propriétés de chaque feuille)
14. Pour les VUES
De nombreuses fonctionnalités dont la possibilité :
- Rechercher des vues suivant différents critères
- Renommer ou dupliquer des vues sélectionnées
- De copier les gabarits de vues sélectionnées vers d'autres fichiers
- De lister les gabarits de vues utilisés
- De supprimer les niveaux en fond de plan de vues sélectionnées
- D'inclure ou d'exclure des paramètres de gabarit de vue
15. Pour les VUES 3D
PyRevit offre la possibilité de :
- Orienter les zones de coupes parallèlement à des faces de la volumétrie
- Orienter la vue 3D suivant une face (ce qui peut faciliter le travail en vue géométrale parallèle à des faces de toitures par exemple)
16. Pour les LÉGENDES
PyRevit offre la possibilité de :
- Copier les légendes vers un autre fichier
- Convertir les légendes en vue de ssin (et inversement)
- Modifier l'orientation des composants de légendes
On adore particulièrement cette fonctionnalité-là pour augmenter l'usage des légendes !
LES OUTILS SPÉCIFIQUES AUX MAQUETTES PARTAGÉES :
17. Les outils de partage
- Connaitre le chemin d'accès du modèle central
- Trouver les éléments en ma possession
- Retrouver "Qui a fait ça ?"
- Créer un sous-projet pour tous les liens
LES OUTILS D'ANALYSE
18. Analyser
- Calculer la surface moyenne de pièces ou d'espace ayant le même nom
- Trouver les familles in situ
- Connaitre le nombre de stationnement dans la vue en cours
19. Inspecter
Avec, notamment les possibilités de :
- Trouver les pièces ayant le même numéro
- Trouver des feuilles ou des vues en fonction des vues référencées qui y apparaissent
- Trouver les vues qui montrent le même composant
LES OUTILS POUR LES FAMILLES
20. Les outils spécifiques pour les familles chargées dans le projet pour :
-
Vérifier les familles
-
Convertir les familles en familles hébergées par face (Deux regrets : ne fonctionnent que pour certaines catégories et convertit des familles non hébergées en hébergées mais ne permet pas de convertir une famille hébergée par un hôte spécificique (Mur / Sol / Plafond) en famille hébergée par face (plus souple d'utilisation))
-
Supprimer des paramètres de familles
-
Charger des familles par lot
-
Exporter des familles vers un dossier spécifique au projet
-
Charger des types supplémentaires (pour les familles avec sélecteur de types au chargement)
LES OUTILS DE NETTOYAGE
21. Overkill
Pour le nettoyage des lignes

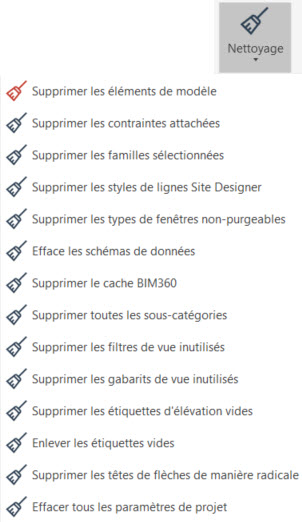

22. Nettoyage
Ces multiples fonctionnalités étoffe la commande Purger de Revit
On croise les doigts pour pouvoir bientôt purger également les motifs de remplissage non utilisés !
Un grand BRAVO et MERCI à Ehsan Iran-Nejad le développeur de PyRevit pour rendre son travail disponible gratuitement !
